Howto Configuración Primario E1 Telmex con Aterisk 1.4 y Digium TE122BF

Bueno hay va, la configuración un primario E1/PRI con Telmex ( Perú) , para Asterisk 1.4  con la tarjeta Digium TE122BF

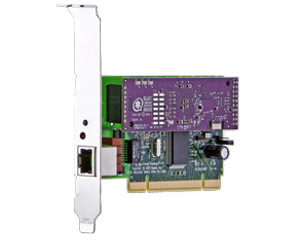

TE122BF

TE122BF

primero la instalación de asterisk en si , segun este orden

zaptel
libpri
asterisk

Luego configurar el archivo :  /etc/asterisk/zaptel.conf con los siguientes datos

#########################

span=1,1,0,ccs,hdb3,crc4
bchan=1-15,17-31
dchan=16

# Span 2: ZTDUMMY/1 “ZTDUMMY/1 1”
#
# # Global data
#

loadzone = us
defaultzone = us

###################################

Ahora configurar zapata.conf de la siguiente forma :

#############################3

[channels]

;language=en
context=default

overlapdial=yes
rxwink=300
usecallerid=yes
hidecallerid=no
callwaiting=yes
usecallingpres=yes
callwaitingcallerid=yes
threewaycalling=yes
transfer=yes
canpark=yes
cancallforward=yes
callreturn=yes
echocancel=yes
echocancelwhenbridged=yes
rxgain=0.0
txgain=0.0
callgroup=1
pickupgroup=1
immediate=no

pridialplan=local
prilocaldialplan=local
switchtype=euroisdn
signalling = pri_cpe
group = 1
channel => 1-15

######################################

Con esto deberíamos reiniciar zaptel

/etc/init.d/zaptel restart

Ahora probamos si todo esta bien

ztcfg -vvvvvvvvvvvvv

Zaptel Version: 1.4.11
Echo Canceller: MG2
Configuration
======================

SPAN 1: CCS/HDB3 Build-out: 0 db (CSU)/0-133 feet (DSX-1)

Channel map:

Channel 01: Clear channel (Default) (Slaves: 01)
Channel 02: Clear channel (Default) (Slaves: 02)
Channel 03: Clear channel (Default) (Slaves: 03)
Channel 04: Clear channel (Default) (Slaves: 04)
Channel 05: Clear channel (Default) (Slaves: 05)
Channel 06: Clear channel (Default) (Slaves: 06)
Channel 07: Clear channel (Default) (Slaves: 07)
Channel 08: Clear channel (Default) (Slaves: 08)
Channel 09: Clear channel (Default) (Slaves: 09)
Channel 10: Clear channel (Default) (Slaves: 10)
Channel 11: Clear channel (Default) (Slaves: 11)
Channel 12: Clear channel (Default) (Slaves: 12)
Channel 13: Clear channel (Default) (Slaves: 13)
Channel 14: Clear channel (Default) (Slaves: 14)
Channel 15: Clear channel (Default) (Slaves: 15)
Channel 16: D-channel (Default) (Slaves: 16)
Channel 17: Clear channel (Default) (Slaves: 17)
Channel 18: Clear channel (Default) (Slaves: 18)
Channel 19: Clear channel (Default) (Slaves: 19)
Channel 20: Clear channel (Default) (Slaves: 20)
Channel 21: Clear channel (Default) (Slaves: 21)
Channel 22: Clear channel (Default) (Slaves: 22)
Channel 23: Clear channel (Default) (Slaves: 23)
Channel 24: Clear channel (Default) (Slaves: 24)
Channel 25: Clear channel (Default) (Slaves: 25)
Channel 26: Clear channel (Default) (Slaves: 26)
Channel 27: Clear channel (Default) (Slaves: 27)
Channel 28: Clear channel (Default) (Slaves: 28)
Channel 29: Clear channel (Default) (Slaves: 29)
Channel 30: Clear channel (Default) (Slaves: 30)
Channel 31: Clear channel (Default) (Slaves: 31)

31 channels to configure.

Hasta aqui si nos dio esta respuesta ya tenemos configurado nuestro primario en Asterisk ,un detalle adicional es que el led de nuestra tarjeta deberia cambiar de color, Ahora en el extensions.conf pondremos los siguiente para recibir :

vi /etc/asterisk/extensions.conf

[default]
exten => 6126900,1,Goto(default|6901|1)
exten => 6126901,1,Goto(default|6901|1)

Anuncios
Esta entrada fue publicada en Manuales y tutoriales por jroliva. Guarda el enlace permanente.

Acerca de jroliva

Juan Oliva, es un consultor de seguridad informática y telefonía IP con 10 años de experiencia en el campo . Muy involucrado en proyectos de pruebas de penetración , análisis y explotación vulnerabilidades, pruebas de ingeniería social, seguridad física, revisión de código, entre otras tareas de seguridad informática. Así mismo, desarrolla proyectos de implementación y mantenimiento de VoIP, basadas en Asterisk y Elastix, proyectos de callcenter, soluciones en la nube y hosted PBX, Aseguramiento de plataformas Linux, Windows. Ha estado trabajando para una variedad de empresas en donde ha desarrollado proyectos para el estado peruano, así como para entidades privadas, nacionales y del extranjero, cuenta con certificaciones vigentes en Ethical hacking, Linux y telefonía IP. Es instructor de cursos de Ethical Hacking y certificaciónes como Linux Professional Institute y Elastix, donde ha tenido oportunidad de realizar capacitaciones en el Perú, así como en el extranjero. Es investigador de vulnerabilidades, y creador de contenidos, que son publicados en su blog personal jroliva.wordpress.com el cual mantiene desde hace mas de 6 años.

Un pensamiento en “Howto Configuración Primario E1 Telmex con Aterisk 1.4 y Digium TE122BF

  1. buenso dias, tengo una consulta
    cada canal de nuestro e1 se refiere a cada numero de nuestro primario(rdsi).
    entonces si tengo 30 numeros(ejem. 202021 , 202022,..202051), como peudo hacer para llamadar desde una extension 1 y salga el numero 202021y cuando llama desde uan extension 2 salga 202022. gracias por su respuesta
