Trunking SIP entre Elastix MT y Gateway E1 Dinstar

Desde la aparición de ElastixMT muchos han tenido dificultades para realizar integración sobre todo de proveedores, en muchos casos por problemas de compresión de Kamilio , sin embargo en otros como el escenario que vamos a desarrollar, la integración es prácticamente transparente, por supuesto sabiendo como es que funcionan las cosas evidentemente.

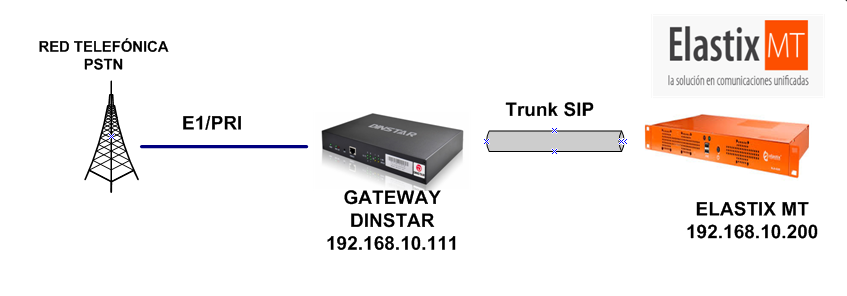

El escenario que vamos a desarrollar es el siguiente :

ElastixMT

En este caso vamos a tener ElastixMT troncalizado via SIP con un Gateway de la marca Dinstar que a su vez está configurado para conversar con un E1 PRI de algún proveedor.

En este caso no me voy a central mucho en la configuración del E1 en el gateway , para ello pueden revisar el post anterior donde hay mucho detalle de ello.

Vamos concentrarnos en la troncal SIP entre el ElastixMT y el gateway.

1.- Crear la troncal SIP en el Gateway

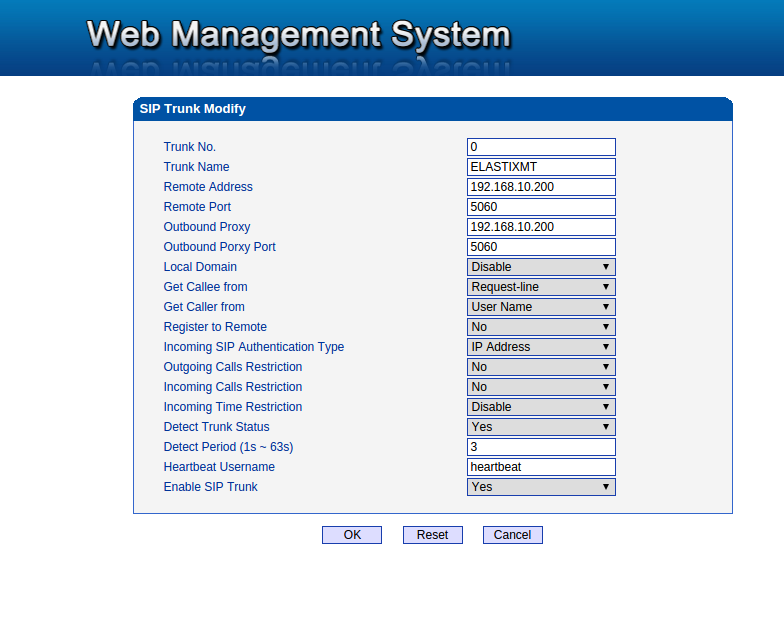

Dentro del equipo vamos a SIP Config -> SIP Tunk  y luego creamos nuestra troncal de la siguiente forma.

ElastixMT

Como vemos estamos apuntando a la IP 192.168.10.200 que pertenece a ElastixMT en el puerto 5060

2.- Crear la troncal SIP en ElastixMT

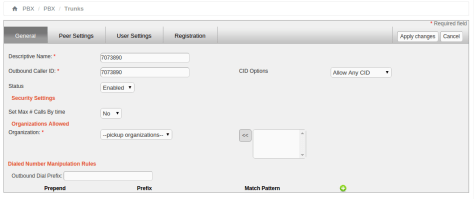

Sección General

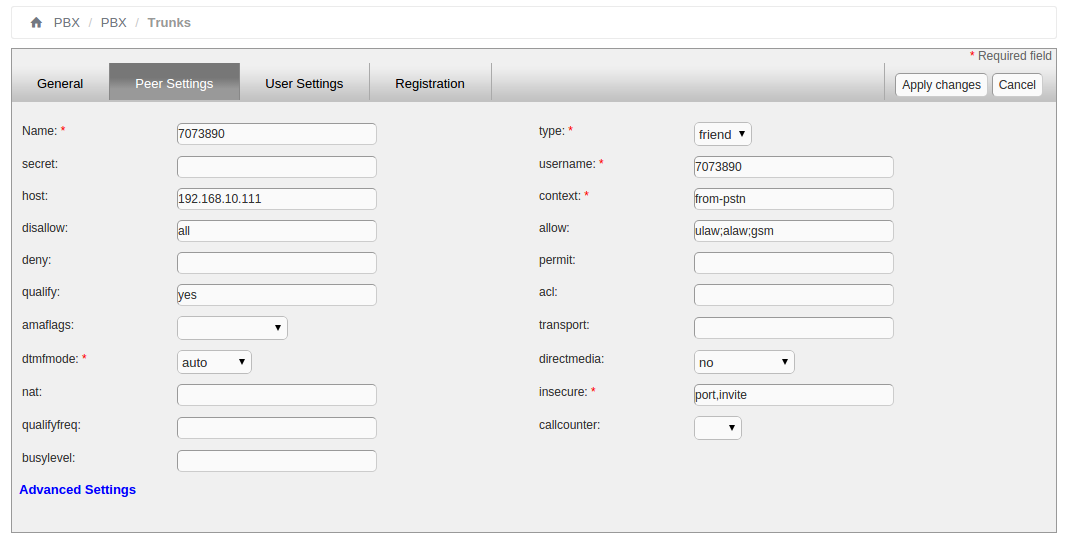

ElastixMTSección Peer

ElastixMTDonde la IP 192.168.10.111 es la del Gateway

3.- Verificar el estado del Trunk

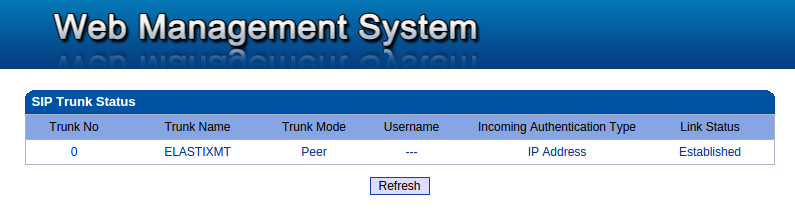

En el caso del Gateway vamos a Status & Statistics -> IP Trunk Status y veremos en el campo Link Status que se encuentra establecido.

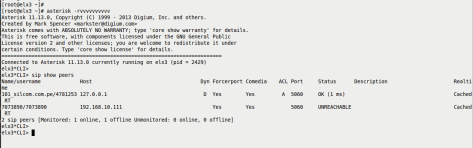

DINSTRARLuego vamos al CLI de asterisk en  ElastixMT  y veremos

ELASTIXMTEn este caso ya tenemos reconocida la dirección IP del Gateway en el SIP TRUNK.

4.- Declarar y asignar DID en ElastixMT
Primero vamos a declarar el DID en PBX / PBX / DID / New DID

ElastixMT

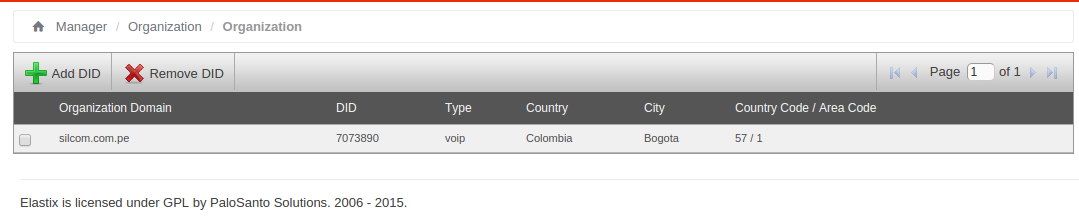

Luego vamos a asignar asignarle el DID creado a la organización SILCOM en Manager / Organizaction / Organization/ Add DID  y quedaría de la siguiente forma:

ElastixMT

5.- Crear rutas entrantes

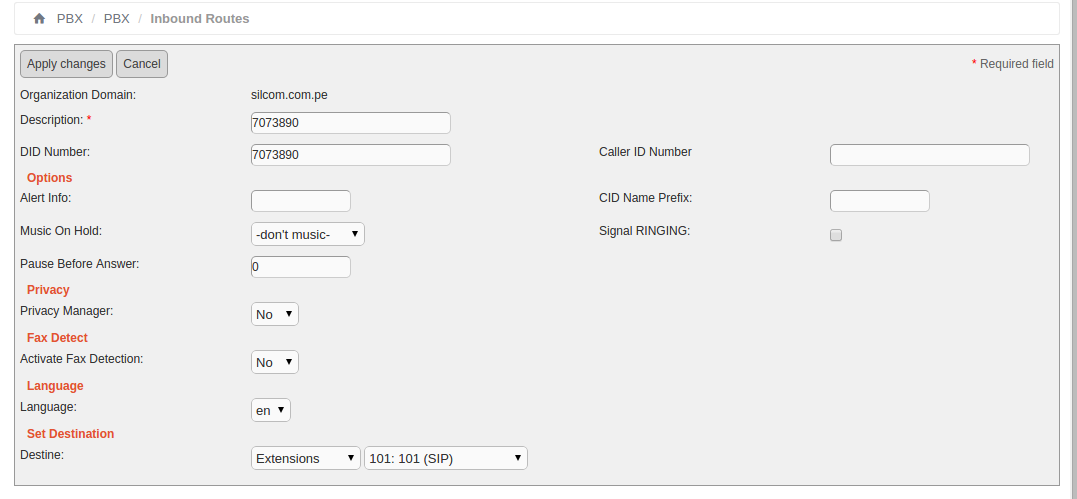

Vamos a PBX / PBX / Inbound Routes y creamos la ruta de la siguiente forma :



ElastixMTEn este caso estamos declarando que cuando exista una llamada al DID la en rute a la extensión 101 de la organización.


6.- Pruebas de llamadas
Una vez que tenemos todo configurado realizamos llamadas desde lal DID desde PSTN  que en rutará hacia nuestro ElastixMT y a la extensión 101.

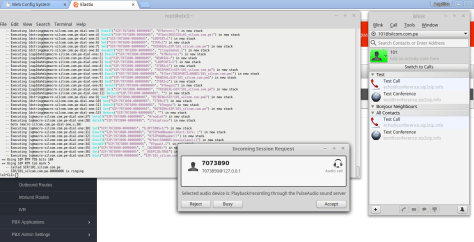

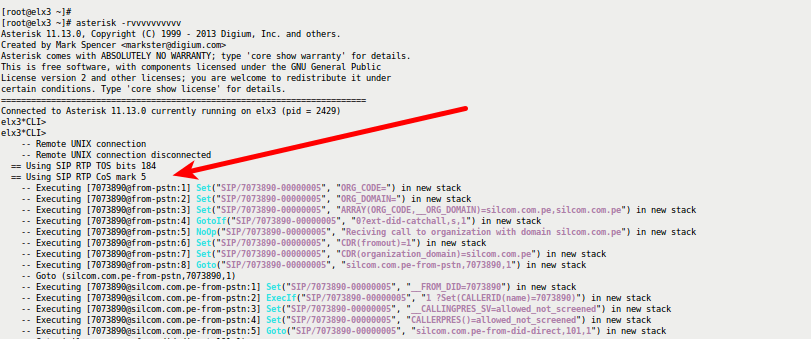

ElastixMTComo vemos ingresa la llamada , ahora algunas capturas de lo que muestra el CLI

ElastixMTVemos que ingresa el DID

ElastixMTLuego vamos que se establece la ruta del canal hacia la extensión 101 definida previamente.

7.- Conclusiones

  • En este escenario especifico no es necesario modificar de alguna forma el comportamiento de Kamailio.
  • Para estas pruebas no se realizaron mayores configuraciones a bajo nivel mas que las mostradas en el tutorial.
  • La configuración del Trunk SIP solo fue probada en un equipo Dinstar MTG1000 , sin embargo no se descarta que pueda funcionar para otro tipo de gateways.

También se recomienda leer los post previos para una mejor comprensión del funcionamiento de ElastixMT:

Espero les sirva
Saludos
Juan Oliva
