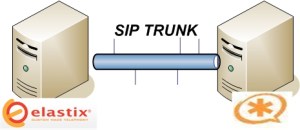

Unión Elastix y Asterisk puro vía sip trunk

Hay varias formas de hacer esto pero el mayor lío es pasar correctamente los callerid entre ambos , después de probar un par de opciones llegue a esta , la cual comparto :

Escenario
Elastix               : 192.168.10.254 / Contexto : from-internal
Asterisk Puro  : 192.168.10.4  / Contexto : elquedeseen

A.- Configuración de Elastix

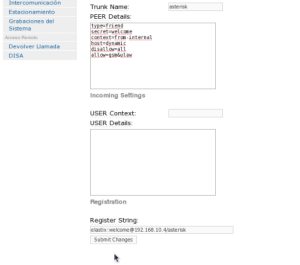

1.- Crear la troncal sip en Elastix

Outgoing Settings

Trunk name : asterisk
PEER Details:

type=friend
secret=welcome
context=from-internal
host=dynamic
disallow=all
allow=gsm&ulaw

Register String : elastix:welcome@192.168.10.4/asterisk

trunk elastix asterisk

2.- Crear la ruta saliente en Elastix

Route Name : 0_outside
Dial Patterns : 0|.

Trunk Secuence
0 SIP/asterisk

3.- Crear extensiones para comunicación con los anexos del Asterisk puro , en Elastix

vi /etc/asterisk/extensions_custom.conf

[from-internal-custom]
include => union

[union]
exten => 104,1,Dial(SIP/asterisk/${EXTEN})

4.- Recargar la configuración en elastix

asterisk -rvvvvvvvvvvv
reload

B.- EN ASTERISK PURO

1.- Crear troncal SIP

vi /etc/asterisk/sip.conf
[general]
register => asterisk:welcome@192.168.10.254/elastix

[elastix]
type=friend
secret=welcome
context=restricto
host=dynamic
disallow=all
allow=gsm
allow=ulaw

2.- Crear dial plan para llamar a los anexos de Elastix
vi /etc/asterisk/extensions.conf

exten=>_10X,1,Dial(SIP/elastix/${EXTEN})

Espero les sirva

Anuncios
Categorías:Manuales y tutoriales
  1. Juan Carlos Calix
    septiembre 18, 2010 de 2:55 pm

    Que tal Juan,, saludos , de casualidad has integrado Elastix o Asteisk con una Planta BCM400 que tiene un E1
    saludos.

  2. Andres Orozco
    noviembre 24, 2010 de 6:53 pm

    Hola que tal Juan, disculpa, la extension 104 para que la creas, me podrias dar un ejemplo de contexto para el segundo pbx, soy nuevo en esto, gracias, saludos.

  3. Gonzalo
    enero 28, 2011 de 4:54 am

    Por favor en
    Crear extensiones para comunicación con los anexos del Asterisk puro , en Elastix

    PUEDES EXPLICARTE QUE SON LOS ANEXOS

    GRACIAS

  4. enero 28, 2011 de 2:16 pm

    Hola

    Me refiero a los dispositivos finales, teléfonos sip de destino.

    Saludos
    Juan Oliva

    • Yoandris
      enero 12, 2016 de 4:45 pm

      estoy montando 2 asterisk a distancias y uno d ellos tiene una tarjeta TDM410P como logro que los dos servidores puedan salir por la misma tarjeta TDM410P

  5. septiembre 16, 2011 de 3:27 pm

    una pregunta y disculpa mi ignorancia al tu crear la troncal sip de elastix. que viene siendo en el register string “elastix:welcome@192.168.10.4/asterisk”, me podrias explicar que pongo en mi central principal en donde dice elastix por que no veo en ningun lado donde pusiste el usuario elastix?. gracias de antemano y saludos

  6. cvillarreal
    marzo 28, 2012 de 3:06 am

    cual tu crees sea el mejor escenario de crear un enlace entre dos elastix con versiones iguales y una ancho de banda de 1 mb por donde fluyen 24 llamadas simultaneas, a cada una conectadas ya sea telefonos ip grandstream y gateways grandstream fxs de 24 puertos. Pregunto porque mediante IAX no puedo estabilizar la voz, siempre tengo problemas de retardo, entrecortado y eco.
    gracias por tu respuesta.

    • marzo 28, 2012 de 5:39 am

      Hola

      Definitivamente usar codec g729 oficial, por otro lado necesitas de ambos lados, enlace de internet por fibra terminal con overworking de 1 a 1.

      Saludos
      Juan Oliva

  7. Milton
    mayo 20, 2012 de 2:40 am

    Hola a ver si me podrias echar un cablecito he configurado un trunk sip, tambien una extension, aparte la ruta saliente en la cual le he seleccionado el trunk que he creado. la pregunta del millos es que como marco para poder sacar llamadas ya que lo hago y me dice que todas las lineas estan ocupadas.

    • Parisito
      junio 28, 2013 de 3:24 am

      No se si ya lograste algo con el mensaje que “Todas las lineas están ocupadas” le he dado vuelta y no logro que las dos centrales realicen llamadas.

  8. Mauricio
    julio 2, 2014 de 11:19 pm

    Estimados, seguí este ejemplo al pie de la letra cambiando los parámetros según correspondía en mi escenario y al igual que algunos que comentaron más arriba, al principio me salía una grabación diciendo “todas las líneas se encuentran ocupadas” o algo así.
    Pero luego, me metí a las consolas de Asterisk de ambas máquinas (sí, a la de Elastix también. Recuerden que sigue siendo un Asterisk) y dentro ejecuté el comando “sip reload”, como sigue:

    asterisk-elastix*CLI> sip reload

    Luego de breves segundos, apareció un mensaje advirtiendo que el servidor remoto se había logrado registrar. Posteriormente probé llamando a los anexos del servidor remoto (evidentemente, anteponiendo un 0, tal como indica en la configuración de la Ruta Saliente aquí expuesta) y funcionó perfectamente, desde ambos lados y desde/hacia todos los anexos de ambas centrales entre sí.

    Espero a alguien le sirva.

    Saludos.

  9. Javier
    febrero 17, 2015 de 5:54 pm

    Alguno de Ustedes ha pegado una Planta Alcatel OmniPCX con Elastix??? si alguien tiene el tutorial seria genial.

  10. febrero 27, 2015 de 4:21 pm

    Hola Juan,

    Quisiera saber si me puede orientar sobre safe harbor en vicidial como se instala

    Saludos!

  11. Jonathan
    junio 23, 2015 de 1:59 am

    Hola Juan. Muy interesante tu blog que bueno toparme contigo. Estare leyendote. Quiero consultarte, por error cambie el rol de administrador en la interface elastix y ahora perdi el control de la misma, solo entro con el usuario admin pero no como administrador….que metida de pata, disculpen los gurues! Ojala sepas o tengas algun consejo.
    Saludos y gracias de antemano.

  12. junio 23, 2015 de 2:23 am

    Hola Jonathan

    Gracias por tus palabras, puedes probar con esto :

    acl_action acl_membership acl_user
    acl_group acl_profile_properties acl_user_permission
    acl_group_permission acl_resource acl_user_profile

    Espero te sirva
    Saludos
    Juan Oliva

  13. Yoandris
    enero 12, 2016 de 4:52 pm

    estoy montando 2 asterisk a distancias y uno d ellos tiene una tarjeta TDM410P como logro que los dos servidores puedan salir por la misma tarjeta TDM410P

    • enero 27, 2016 de 3:45 pm

      Hola es un tema que sepas donde direccionar lo contextos a los cuales das acceso a la salida de llamadas, básicamente eso.

      Saludos
      Juan Oliva

  14. jenny pineda
    enero 28, 2016 de 4:02 pm

    buen dia
    me podrian ayudar soy nueva en esto pero creo la troncal
    pero me dice todas la lineas estan ocupadas
    gracias

  15. octubre 23, 2016 de 1:07 am

    Bastante util, claro y conciso. ¡Espero mas posts como este!

    Saludos!

  16. Erick
    marzo 14, 2017 de 2:46 pm

    Saludos, alguien me podria ayudar con lo siguiente? E por un lab que estoy desarrollando:
    1. Tengo un router casero inalambrico
    2. En la interfaz WAN o Internet del router tengo configurado un segmento de red 1 (201.227.116.0) en el cual mediante mi laptop conectado a ese puerto y con VirtualBox subi una PBX Elastix 2.5
    3. En mi laptop ademas del VirtualBox tengo un cliente de Zoiper instalado
    4. Del otro lado del router esta configurado otro segmento de red 2 (192.168.3.0). En este segmento tengo otra laptop con virtualbox y una segunda PBX.
    5. La PBX del segmento de red 1 tiene solo una extension (10XX)
    6. La PBX del segmento de red 2 tiene dos extensionesx (20XX)
    7. La comunicacion entre todos los dispositivos esta ok (PING)
    8. Ambas centrales estan enlazadas por un solo enlace de tipo IAX2
    9. Llamadas internas de extesion a extension estan ok. Tambien entre PBX
    10. Lo que deseo hacer, si se puede y con lo que tengo seria:
    a. Llamar desde la PBX2 a la PBX1 pero con 9 por delante y que en la central PBX1 salga en el caller ID
    el 2702000 y no la extension de la persona que esta llamando
    b. Llamar desde la PBX1 a la PBX2 pero con 9 por delante y que en la central PBX2 salga en el caller ID
    el 2701000 y no la extension de la persona que esta llamando
    c. Para ambos casos usando el unico enlace IAX2 que realice

    Gracias por la ayuda
