Configuración ATA Grandstream HandyTone 496 con ELASTIX

Despues de varias horas de leerme bien el manual y hacer pruebas ya pude echar a andar mi ATA HT 496 con Elastix ,y a la larga era bastante sencillito, con los siguientes pasos :

1.- Conociendo el Ata, El equipo tiene 2 puertos fxo para 2 telefonos analogos independientes, tambien tiene con 2 puertos ethernet , un lan y un wan , el lan por defecto tiene la ip 192.168.2.1 el wan por defecto tiene dhcp

2.- Ingresando a la interfas web, hay que colocar el cable de red en la interfas de red lan e ingresar a la con la ip http://192.168.2.1 , porsupuesto tenemos que estar en ese rango para poder hacer conectividad.

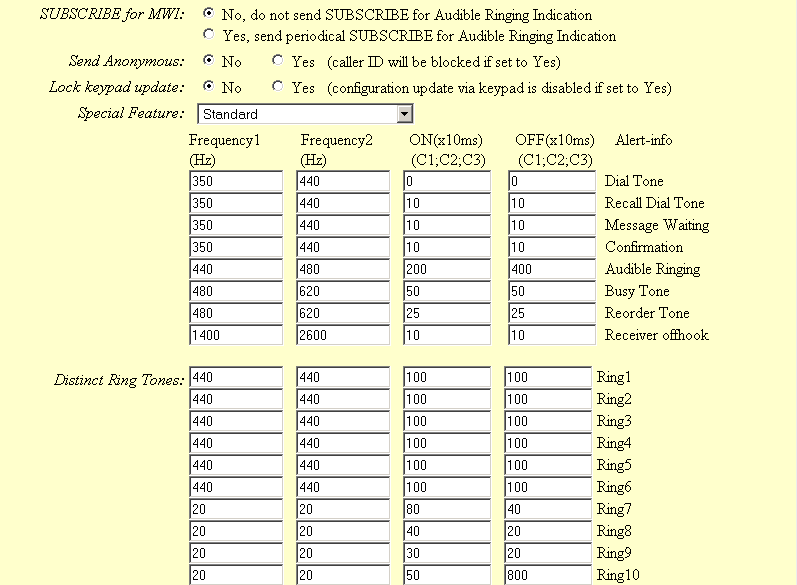

3.- Configuracion por web , en mi caso mi servidor elastix tenia la ip 192.168.1.5 y la extencion sip a configurar era la 1004, la una parte ha variar en realidad es en la parte FXS PORT 1 de la siguiente forma.




Despues hay que guardar los cambios pulsando en el boton update y luego reebot

4.- Por ultimo hay que conectar el cable de red en el puerto wan , este debera captar una ip por el dhcp y registrarse en el servidor asteirsk, un signo de que registro es que el led que parpadea en rojo dejo de aparecer, luego levante el telefono analogo y llame a un anexo.

Anuncios
  1. noviembre 10, 2007 en 5:28 pm

    como consigo manual ata handy tone 486

  2. noviembre 10, 2007 en 5:32 pm

    como es el codigo de letras a numeros en la mac del handy tone 486 para resetearlo

  3. humberto soto
    marzo 28, 2008 en 8:51 pm

    necesito saber en donde adquirir el telefono IP grandstream modelo BT 102. Yo vivo en Miami. Usa. Gracias

  4. Henrypc_ud
    diciembre 18, 2008 en 3:44 am

    Hola juan
    quisiera hacerte uan consultica tu alguan vez has configurado paging e intercom con elastix y con un granstream bt 200 si pudieras echarme una manito con esto

  5. Vicente
    marzo 25, 2009 en 2:02 pm

    EL adaptador no posee 2 puertos fxo, es un fxs para telefono y un fxo para una linea de entrada PSTN.

  6. Edison
    mayo 6, 2009 en 4:38 pm

    Hola, quisiera hacer una consulta. Resulta que levante mi central elastix y tengo un equipo grandstream ht 503 que cuenta con 1 puerto FXO el cual no eh podido registrar ademas que quiero configurar un trunk sip para poder realizar y recibir llamadas, agradecere alguien me pueda ayudar con esto.

  7. Gino
    mayo 6, 2009 en 5:15 pm

    Hola,

    Quisiera pedirles un favor, tengo problemas para registrar correctamente un equipo Grandstream HT503 en mi central Elastix. Me interesa registrar el puerto FXO en la central elastix y poder configurar un trunk sip que me permita realizar llamadas salientes así como recibir llamadas a través de ese puerto. Seria genial poderlo asociar a un IVR que me permita direccionarlo a un anexo. Agradeceré me puedan apoyar con este tema.

    Saludos cordiales

  8. LULY
    enero 12, 2010 en 4:02 pm

    Hola, muchachos necesito hacerles una pregunta, ojala me puedan ayudar, tengo un grandstream fxo 4104 y no se como obtener el numero de ip del aparato para poder configurarlo- no se si juan sabras como puedo obtenerlo.. graciassss

    • Adrian
      noviembre 16, 2012 en 10:22 am

      tienes q descargar el ip scanner y el te detectara el ip del aparato, es el programa mas facil de detectar el ip, si no potrias intentar con la ip 192.168.1.2 y si no va cun el 2 sigues 3.4.5.6.7.etc hasta q te lo abra, las claves para acceder a la configuracion es admin, espero q te sirva de algo. Salu2

      • Adrian
        noviembre 16, 2012 en 10:41 am

        tambien lo podemos encontrar entrando en inicio, ejecutar luego ponemos cmd, luego escribir ipconfig ya le saldra el ip directamente

  9. ricardo montes
    febrero 18, 2010 en 3:11 am

    quisiera saber caul es la clave para poder formatear.

  10. danilo felipe
    mayo 21, 2010 en 2:41 pm

    De verdad muy agradesido por la ayuda tenia 2 dias programando . muchas gracias

  11. israel
    abril 5, 2011 en 12:50 am

    hola el problema q tengo, es q apezar de haber configurado con unip fija no me puedo entrara al portal web, solo me deja entrar con 192.168.2.1 q es la de fault q trae el puerto lan, pero solo me deja cundo tengo red limitada, y no puedo configurarlo espero me puedan ayudar estoy desesperado gracias llevo mucho tiempo asi ya hasta lo resetie distintas ocaciones y cuando sucede eso me da una ip de puros ceres espero me puedan ayudar gracias

  12. diciembre 16, 2012 en 11:15 am

    When you find yourself seeking an Internet connection for the business, you must know some things about the telecom world,
    what the different circuits are, and most of all,
    what is guaranteed and what it is. The marketing hype is often very unreliable,
    which means you must understand dedicated lines such as business Ethernet, T1 and
    similar. Additionally you need to know where to seek out the best pricing and how to
    be certain it truly is reliable at the best
    prices possible.

  13. david
    junio 20, 2017 en 8:48 pm

    Quien me puede ayudar tengo un handy tone 486 que cuando le conesto la corriente parpadea en rojo.y no para que debo a ser para que pare
